充电桩性价比测试报告

发布日期:2019-07-03 作者: 点击:

充电桩:直流充电桩又称快充桩,能够将交流电换为直流电立即给锂电池包进行更快补电

前级电源电路:AC-DC变换器,将交流电(AC)整流成直流电(通常称为HVDC高压直流电母线)

后级电源电路:DC-DC变换器,将前级的直流电换为符合要求的工作电压输出

       更高的续航里程,更短的快充时长纯电动汽车不停追求的目标,这就促使直流充电桩的输出功率也不停变大。直流充电桩由好几个电源模组并联完成最大功率快充,在实际量产时因为其高工作电压,高电流,最大功率特点,它的检测始终是个问题。


成品充电桩 独立电源模组

      目前ITECH有了更好的检测解决办法,以15kW模组组成150kW整桩检测为例:在检测独立15kW DC-DC电源模组时,选用两台3U容积18kW的回馈式源载一体系统IT6000B,一台能够做为直流电源立即模拟前级电源电路的输出,对后级电源电路供电检测。另一台可以做为电子负载模拟锂电池包吸收电流检测后级电源电路的输出情况,更加优秀的是其根据回馈的方式(逆变),将DC-DC的输出转变为AC电,对前级电源电路供电,逆变效率最高达95%, 比如15kW模组检测48h,可节省15K*48*0.9=648度电,按1元每度电计算可节省648元,大大节省检测成本费用。


图1 15kW充电桩模组检测接线方法

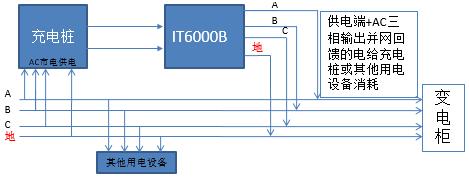

图2 150kW充电桩输出检测接线方法

      IT6000系列产品选用模块式设计,根据主从并机可拓展输出功率最高达1152MW。相对来说模组,整机的来回调整检测时,几台IT6000B又能够再次整合完成最大功率检测。比如5台独立模组一起检测时,10台18kW双向源可分別独立控制,覆盖单模组输入输出检测。而当用户组装成整桩时,10台IT6000B以成根据主从并联转变180kW直流电子负载给整桩做拉载检测,大大提高了设备的使用率,降低了用户的硬件配置成本。而采用IT6000B做为回馈式负载采用,150kW充电桩检测48h,可节省6480元电费。

      除此之外,IT6000B系列产品双向源内置了高速数据收集功能,可根据面板USB口,配合移动u盘直接储存统计数据,更快提高us级统计数据储存间隔时间,不用电脑也能完成长期统计数据储存,可符合用户多元化的采用需要。
